RENAULTキャトルカスタムの製作過程の紹介 パート2

投稿者:

皆様こんにちは、ALFASTATION EASTの中川でございます。

先日のイベント「オートモービルカウンシル」にて大好評頂きましたRENAULT4カスタムご紹介の続きです。

前回の記事でドナーのキャリーからシリンダーを取り外したところまでご紹介いたしました。

今度はキャトルへ取り付けを段取ります。

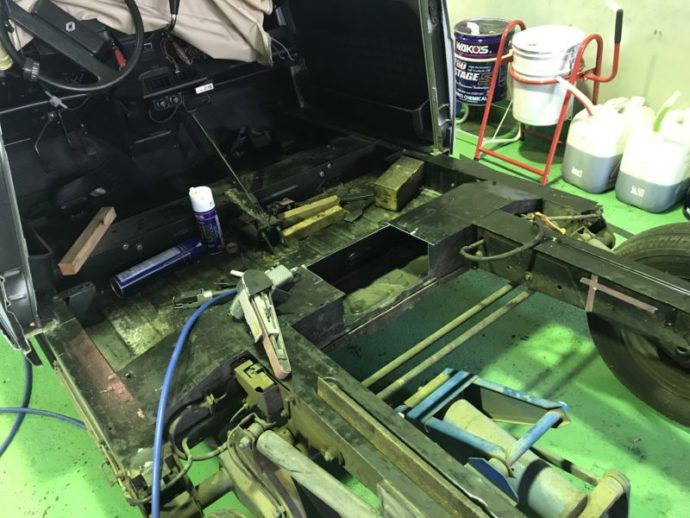

載せる場所も、開口部支点位置出しから慎重に検討していきます。

この場所がずれてしまうと開口角度が変わってしまう為、CabinLiftが動作できなくなり、フレームも歪んでしまいます。

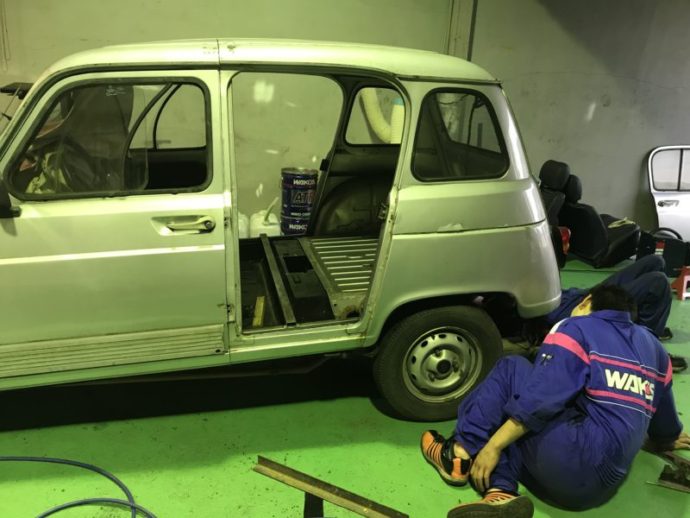

工場長の指示の元、整備Staffにより位置が決まりました。

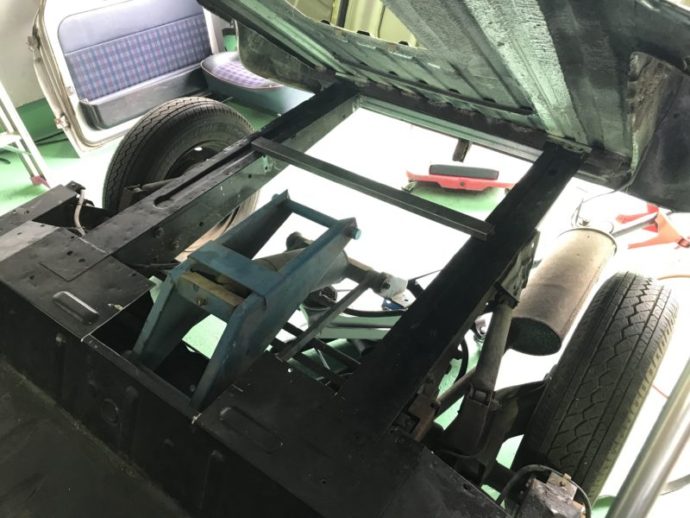

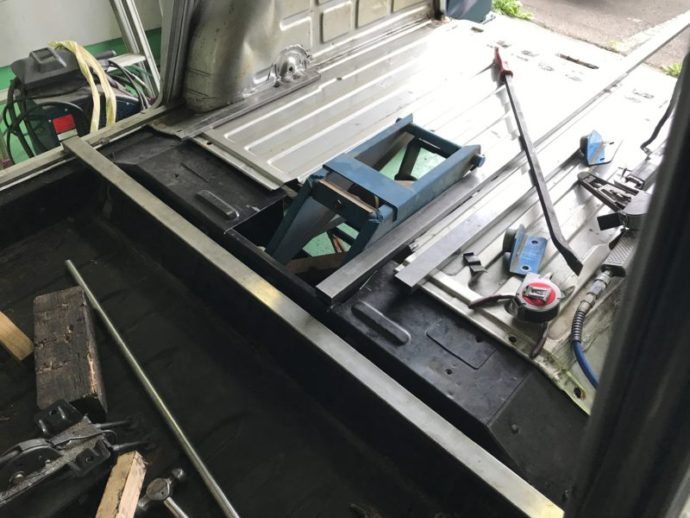

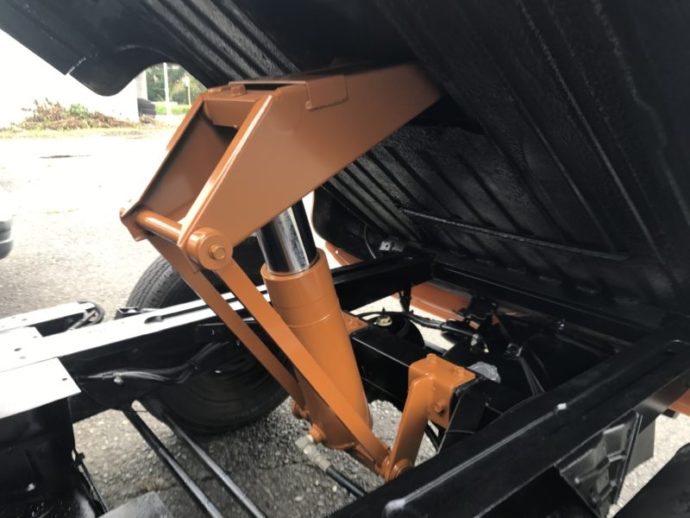

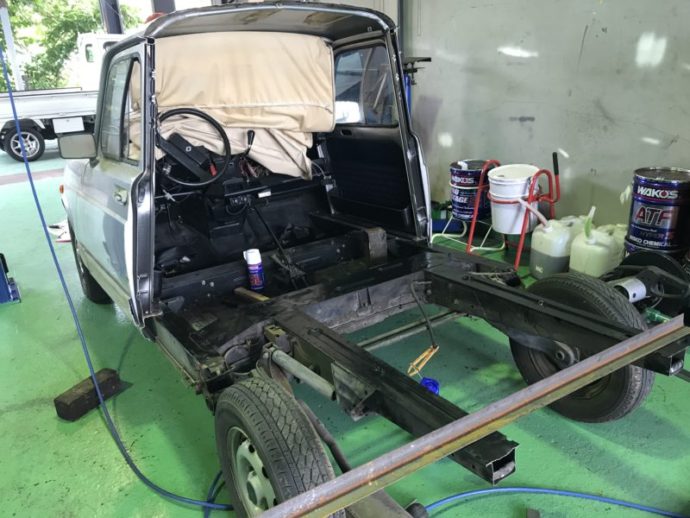

位置が決まればシリンダーの搭載部を加工していきます。同時に力のかかる場所は補強していきます。

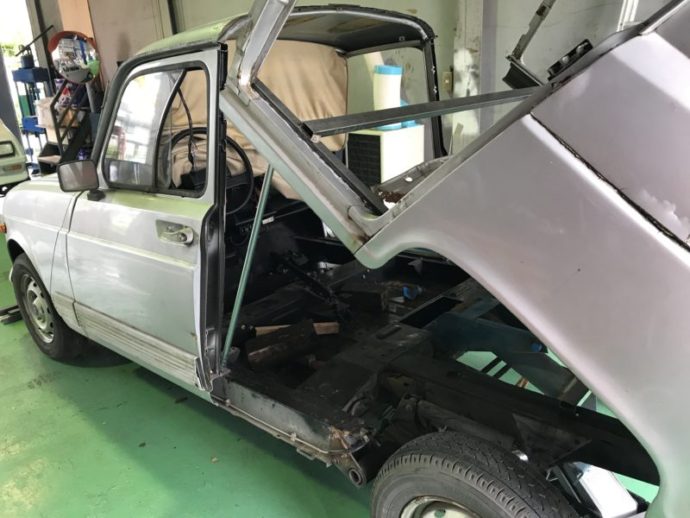

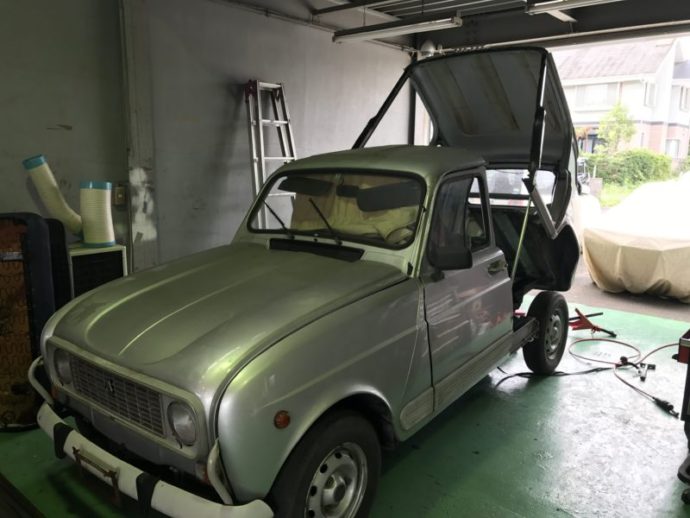

仮付けができました。キャビンを上げてみます。

難なく一度目の位置だしで上がりました!さすが工場長( ̄▽ ̄)ノ

キャビン側も干渉部を加工及び、補強をしていきます。

特にリアキャビンは人を載せて上下する為、安全強度が必要です。

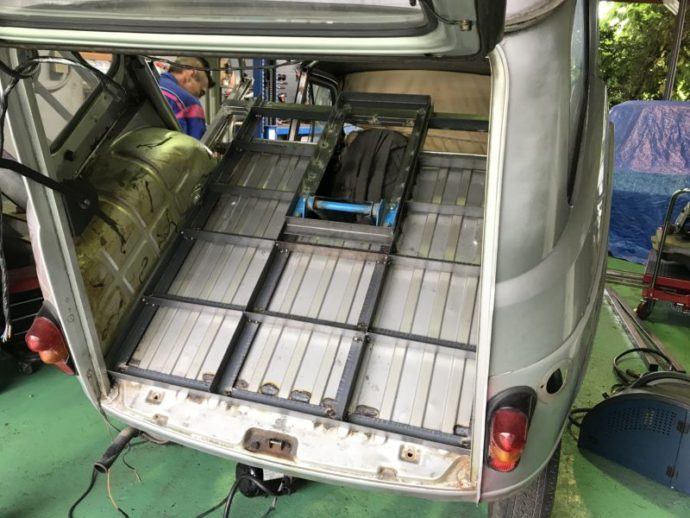

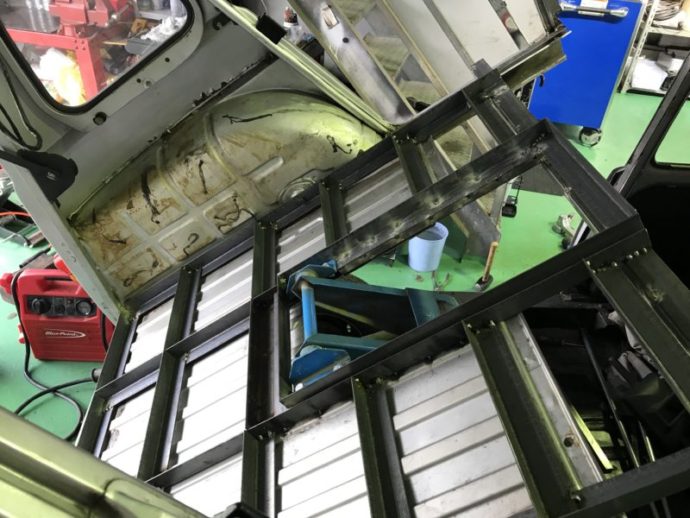

検討した結果、格子状フレームを組むことになりました(;・∀・)

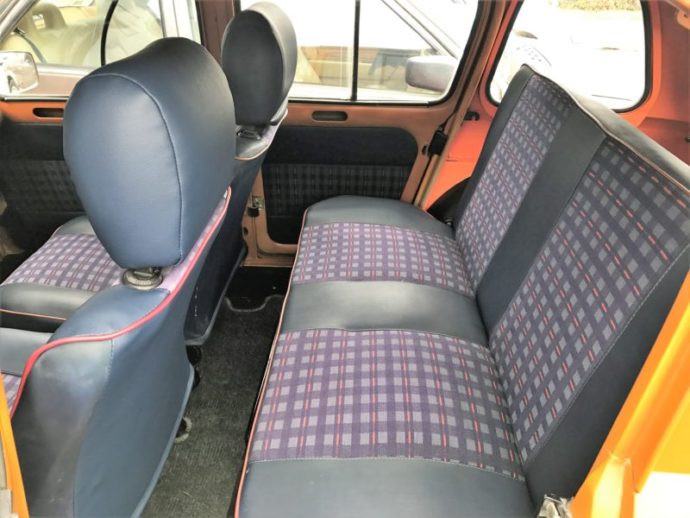

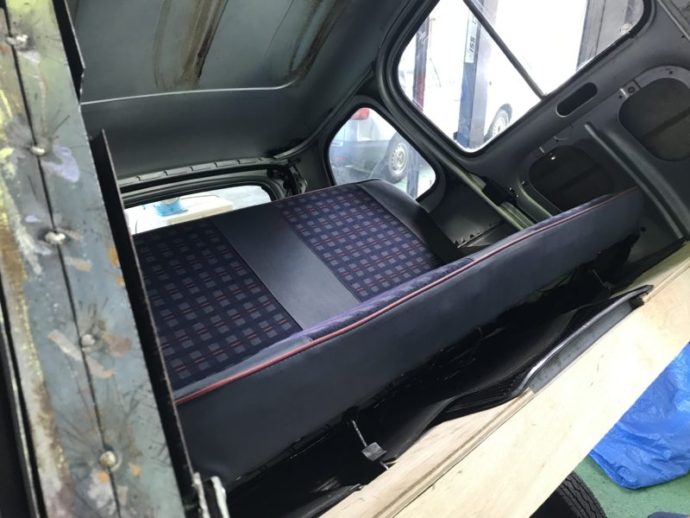

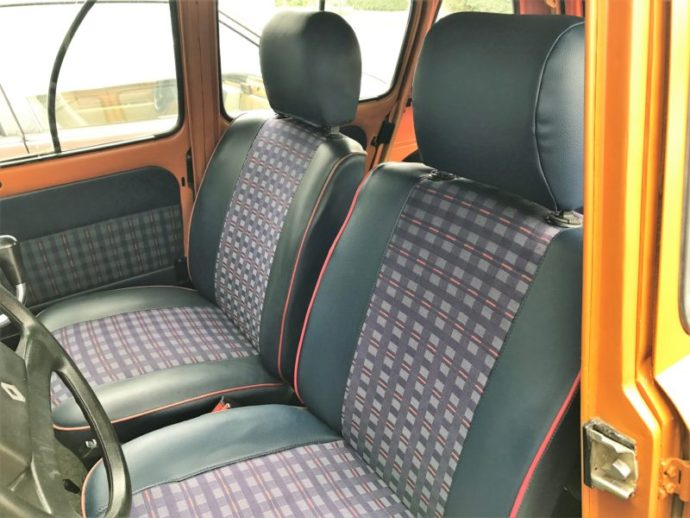

強度がでましたので、レストア済みのリアシートを固定して乗った状態で上げ下げテスト。

システムが完成しました(/・ω・)/

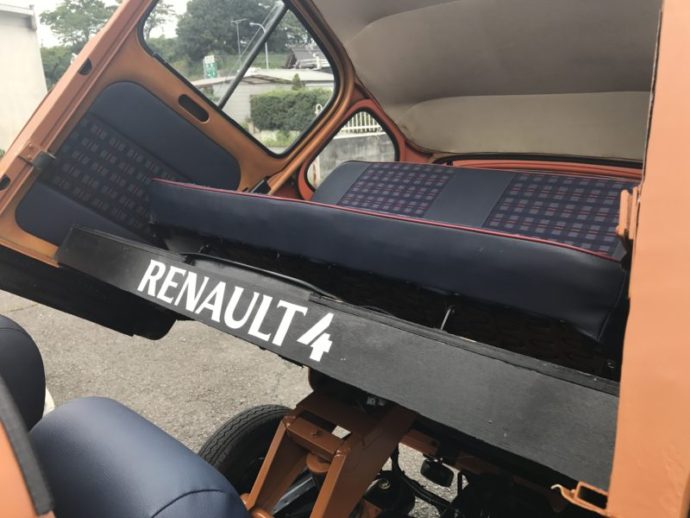

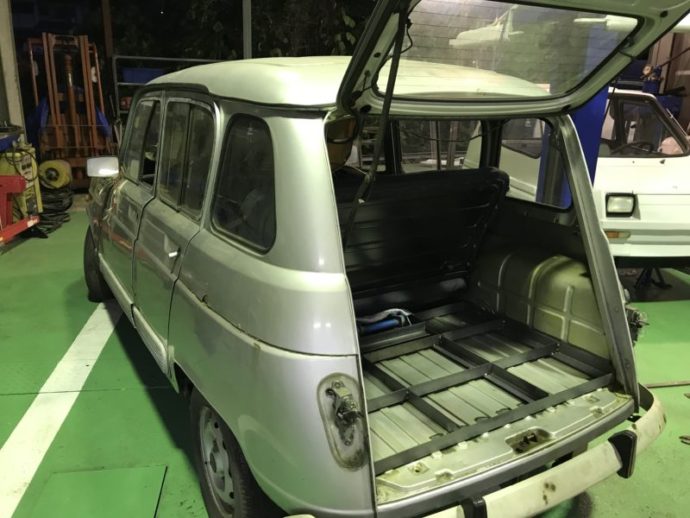

リアのフロアが格子状のままなので、フロアを新しく作ります。

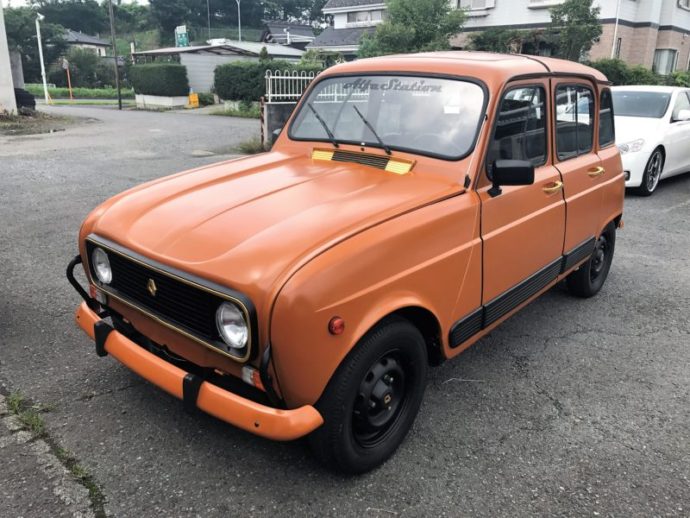

ここまできたらあとは外装をレストアし完成です。

プロモーションムービーをYoutubeにて公開中です!
